Os rolamentos de rolos cruzados são componentes essenciais em várias aplicações industriais, conhecidas por sua alta rigidez, precisão e capacidade de suportar cargas altas, incluindo cargas de momento. Como fornecedor de rolamentos de rolos cruzados, entender como calcular o momento da capacidade de carga desses rolamentos é crucial para nós e nossos clientes. Esse conhecimento ajuda na seleção adequada do rolamento, garantindo o desempenho e a longevidade ideais da maquinaria em que os rolamentos estão instalados.
Entendendo o momento das cargas
Antes de se aprofundar no cálculo da capacidade de carga do momento, é importante entender o que são as cargas de momento. Um momento de carga é uma força rotacional aplicada a um rolamento, que tende a fazer com que o rolamento se incline ou gire em torno de um eixo específico. Em aplicações práticas, as cargas do momento podem ocorrer devido a vários fatores, como desalinhamento de eixos, distribuição desigual de cargas ou forças externas que atuam nas máquinas.
Por exemplo, em um braço robótico, as articulações são submetidas a cargas de momento à medida que o braço se move e manipula objetos. Da mesma forma, em máquinas -ferramentas, os rolamentos do eixo podem sofrer cargas de momento devido a forças de corte e ao peso da ferramenta.
Fatores que afetam a capacidade de carga do momento
Vários fatores influenciam o momento em que a capacidade de carga dos rolamentos de rolos cruzados. Esses fatores precisam ser considerados ao calcular o momento da capacidade de carga para garantir resultados precisos.
Design de rolamentos e geometria
O design e a geometria do rolamento cruzado desempenham um papel significativo na determinação de sua capacidade de carga de momento. O tamanho do rolamento, o número e o diâmetro dos rolos e o arranjo dos rolos afetam a capacidade do rolamento de suportar cargas do momento.
Por exemplo, rolamentos com diâmetros maiores e mais rolos geralmente têm capacidades de carga de momento mais altas. Além disso, o arranjo de rolos cruzados, onde os rolos são organizados alternadamente em ângulos retos entre si, fornece melhor distribuição de carga e maior rigidez em comparação com outros projetos de rolamentos, aumentando assim a capacidade de carga do momento.
Propriedades do material
O material usado na fabricação do rolamento também afeta sua capacidade de carga de momento. Aços de alta qualidade com boa dureza, resistência e resistência à fadiga são normalmente usados para garantir que o rolamento possa suportar cargas altas.
O processo de tratamento térmico aplicado ao material do rolamento melhora ainda mais suas propriedades mecânicas, aumentando sua capacidade de resistir à deformação em cargas de momento.
Lubrificação
A lubrificação adequada é essencial para a operação suave dos rolamentos de rolos cruzados e também afeta sua capacidade de carga de momento. Um rolamento bem lubrificado reduz o atrito e o desgaste, o que, por sua vez, ajuda o rolamento a suportar melhor cargas do momento.
O tipo de lubrificante utilizado, sua viscosidade e o método de lubrificação (por exemplo, lubrificação por graxa ou lubrificação por óleo) precisam ser cuidadosamente selecionados com base nas condições operacionais do rolamento.
Métodos de cálculo para a capacidade de carga do momento
Existem vários métodos disponíveis para calcular o momento da capacidade de carga dos rolamentos de rolos cruzados. A abordagem mais comum é baseada nos dados do catálogo do fabricante do rolamento e nas fórmulas empíricas.
Usando os dados do catálogo do fabricante
A maioria dos fabricantes de rolamentos fornece catálogos detalhados que incluem informações sobre o momento em que a capacidade de carga de seus rolamentos de rolos cruzados. Esses catálogos listam normalmente as classificações básicas de carga dinâmica e estática de momento para diferentes tamanhos e tipos de mancais.
A classificação básica de carga do momento dinâmico (M_D) representa a carga máxima de momento que um rolamento pode suportar para um número especificado de revoluções (geralmente 1 milhão de rotações) com uma probabilidade de sobrevivência de 90%. A classificação básica de carga estática do momento (M_0) é a carga máxima de momento que um rolamento pode suportar sem causar deformação permanente dos elementos rolantes ou das pistas.
Para usar os dados do catálogo, primeiro você precisa identificar o tamanho e o tipo de rolamento apropriados com base nos requisitos de seu aplicativo. Em seguida, você pode obter diretamente as classificações de carregamento do momento do catálogo. No entanto, é importante observar que essas classificações são baseadas em condições operacionais padrão, e os ajustes podem precisar ser feitos para condições não padrão.
Fórmulas empíricas
Em alguns casos, quando os dados exatos do rolamento não estão disponíveis ou quando são necessários cálculos mais detalhados, as fórmulas empíricas podem ser usadas para estimar o momento em que a capacidade de carga dos rolamentos de rolos cruzados.
Uma dessas fórmulas para estimar a classificação básica de carga dinâmica do momento é baseada na relação entre a geometria do rolamento e as propriedades do material. A fórmula leva em consideração o número de rolos (z), o diâmetro do rolo (d), o comprimento de contato efetivo dos rolos (L) e o fator de material (C_M).
[M_d = c_m \ times z^{\ frac {3} {4}} \ times d^{\ frac {7} {4}} \ times l^{\ frac {9} {8}}]
O fator de material (C_M) depende do tipo de aço do rolamento usado e do processo de tratamento térmico. Pode ser obtido a partir de manuais de design de rolamentos ou através de testes experimentais.
Exemplo de cálculo
Vamos considerar um exemplo para ilustrar como calcular a capacidade de carga do momento de um rolamento de rolo cruzado usando os dados do catálogo do fabricante.
Suponha que tenhamos um rolamento cruzado com as seguintes especificações:
- Tipo de rolamento: [Modelo de rolamento específico do catálogo]
- Classificação básica de carga de momento dinâmico ((m_d)) do catálogo: 1500 nm
- Classificação básica de carga estática ((m_0)) do catálogo: 2500 nm
Queremos determinar se esse rolamento pode suportar o momento em um aplicativo específico. O aplicativo exige que o rolamento opere sob um momento constante de 1200 nm para uma vida útil de 2 milhões de rotações.
Primeiro, precisamos verificar se a capacidade de carga do momento dinâmico é suficiente. Como a classificação do catálogo é baseada em 1 milhão de rotações, podemos usar o seguinte relacionamento para capacidade de carga dinâmica e vida útil:
[M_1^3 \ times l_1 = m_2^3 \ times l_2]
Onde (M_1) é a classificação de carga de momento dinâmico do catálogo, (L_1) é a vida útil do serviço do catálogo (1 milhão de rotações), (M_2) é a carga do momento real e (L_2) é a vida útil real.
Substituindo os valores:
[1500^3 \ Times1 \ Times10^6 = M_2^3 \ Times2 \ Times10^6]
[M_2 = \ sqrt [3] {\ frac {1500^3 \ times1 \ times10^6} {2 \ times10^6}} \ aprox1190 \ nm]
Como a carga real de momento necessária de 1200 nm é um pouco maior que o valor calculado, podemos precisar considerar um rolamento maior ou fazer ajustes nas condições de operação para garantir que o rolamento possa atender aos requisitos.
Importância do cálculo preciso
Cálculo com precisão O momento de capacidade de carga dos rolamentos de rolos cruzados é de extrema importância por vários motivos.
Segurança do equipamento
O uso de um rolamento com capacidade de carga de momento insuficiente pode levar a falhas prematuras do rolamento, o que pode resultar em tempo de inatividade do equipamento, reparos dispendiosos e até riscos de segurança. Ao calcular com precisão o momento da capacidade de carga, podemos garantir que o rolamento seja selecionado adequadamente para o aplicativo, reduzindo o risco de falha e garantindo a segurança do equipamento e de seus operadores.
Desempenho ideal
Um rolamento que é de tamanho correto com base no momento em que a capacidade de carga operará com mais eficiência, com menos vibração e ruído. Isso leva a um melhor desempenho das máquinas, maior precisão nas operações e vida útil mais longa do rolamento.
Custo - eficácia
O cálculo adequado do momento da capacidade de carga ajuda a evitar o dimensionamento ou o dimensionamento do rolamento. Excesso - dimensionar o rolamento pode aumentar o custo do equipamento sem fornecer benefícios significativos, enquanto o dimensionamento pode levar a substituições frequentes de rolamentos e aumento dos custos de manutenção.
Nossas ofertas de produtos

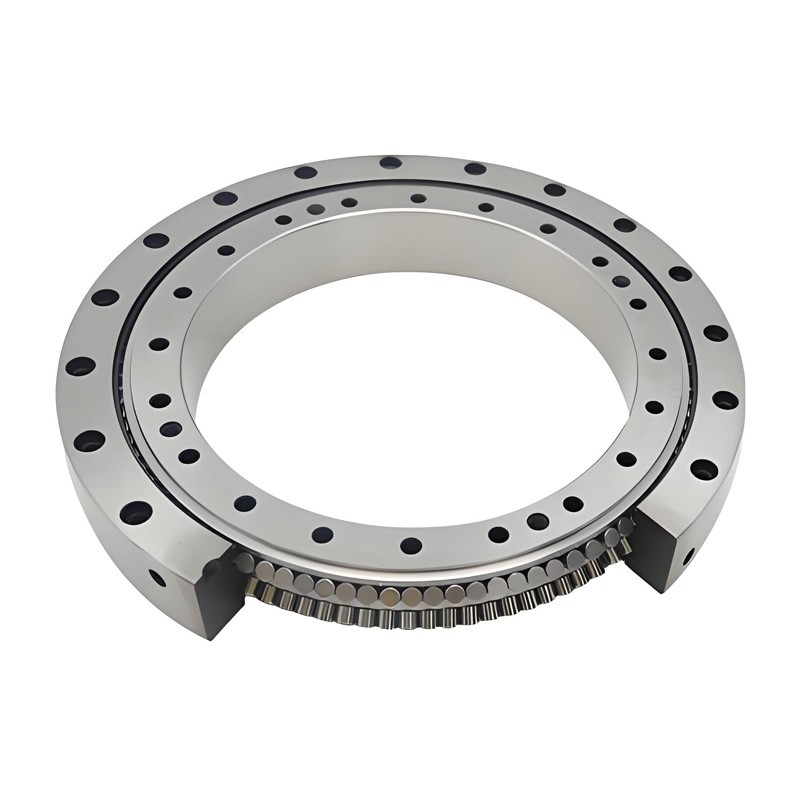

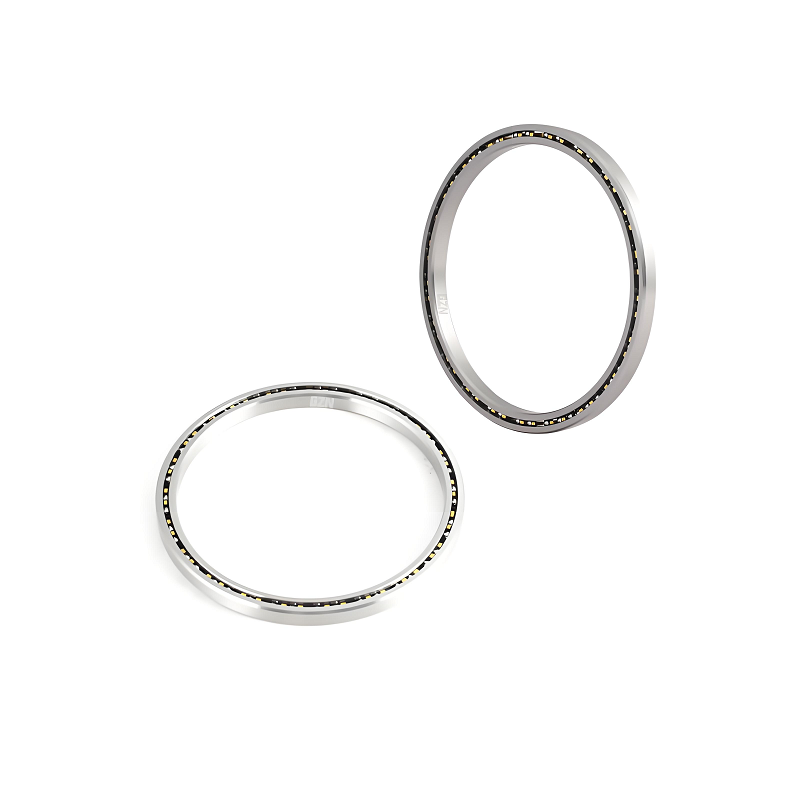

Como fornecedor de rolamentos de rolos cruzados, oferecemos uma ampla gama de rolamentos de alta qualidade para atender às diversas necessidades de nossos clientes. Nosso portfólio de produtos incluiMancal de manga de parede fina, Assim,Rolamento de rolos cruzados kiko, eThk roller cruzado.
Esses rolamentos são fabricados usando a tecnologia mais recente e materiais de alta qualidade para garantir excelente desempenho e confiabilidade. Também fornecemos suporte técnico aos nossos clientes, ajudando -os a seleção de rolamentos e cálculos de capacidade de carga de momento.
Conclusão
O cálculo do momento da capacidade de carga dos rolamentos de rolos cruzados é uma tarefa complexa, mas essencial, para garantir a seleção e operação adequadas desses rolamentos em várias aplicações industriais. Ao considerar os fatores que afetam a capacidade de carga do momento, usando os métodos de cálculo apropriados e referindo -se aos dados do catálogo do fabricante, podem ser feitos cálculos precisos.
Como fornecedor de rolamentos de rolos cruzados, estamos comprometidos em fornecer a nossos clientes rolamentos de alta qualidade e suporte técnico abrangente. Se você tiver alguma dúvida sobre rolamentos de rolos cruzados ou precisar de assistência com cálculos de capacidade de carga de momento, não hesite em entrar em contato conosco para mais discussões e possíveis oportunidades de compras.
Referências
- Harris, Ta, & Kotzalas, MN (2007). Análise de rolamentos de rolamento. Wiley.
- Grupo Schaeffler. (2019). Manual de cálculo do rolamento.
- Skf. (2020). Manual de rolamentos SKF.
